MELSEC 설정

자동화 CIM test에서 가장 먼저 해야할 것은 MELSEC통신 설정이다. (만약 멜섹통신을 사용할 경우)

먼저, 멜섹보드에 In, Out 케이블이 연결 되어 있는지 확인한다.

PLC보드에서 In으로 나온 것은 멜섹보드의 Out과 연결되고, Out으로 나온 것은 In으로 연결된다.

(가끔 반대로 연결될 수 있으니 잘 살펴본다. )

연결이 잘 되어있으면

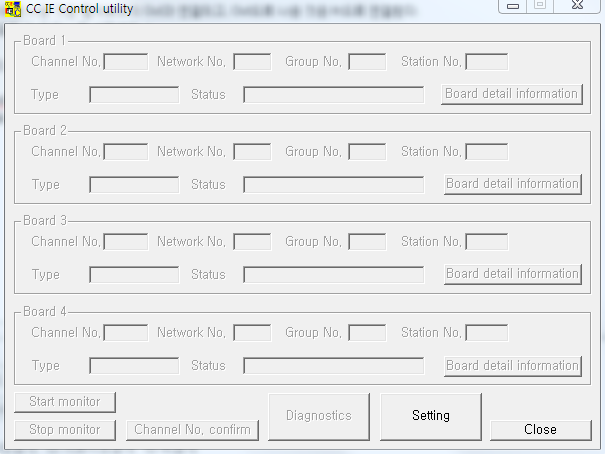

시작-프로그램-MELSEC-CC IE Control utility 를 실행한다.

(기본적으로 컴퓨터에 MELSEC보드가 있어야하고, MELSEC드라이버와 유틸리티가 설치되어 있어야 한다. )

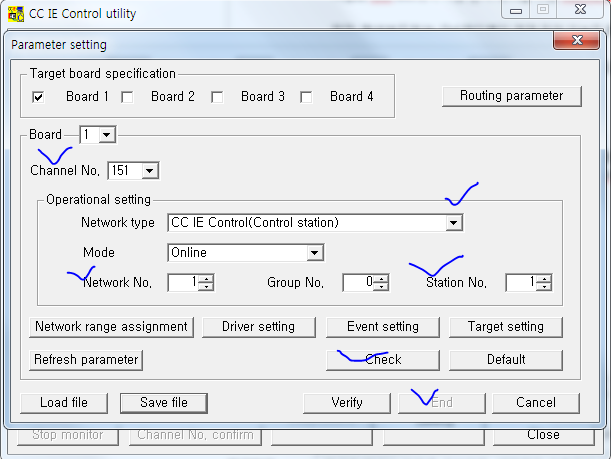

Setting을 클릭하면 다음과 같다.



필요한 부분을 셋팅한다.

다음으로

MELSEC폴더 안에 있는 Device Monitor Utility를 실행한다.

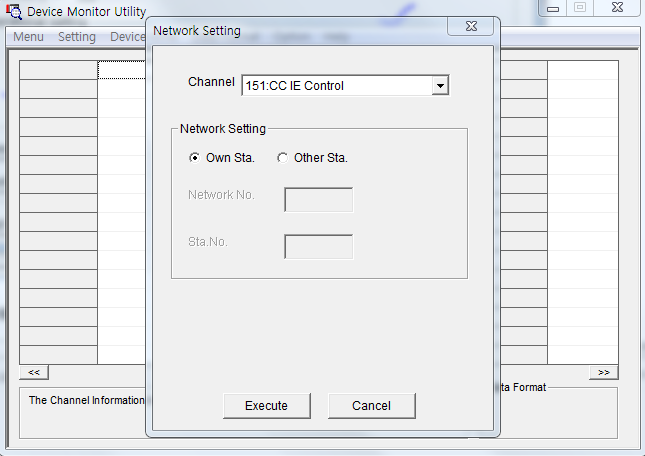

Setting에서 채널을 설정한 후 Setting에서 Device Setting을 수행한다.





Device Monitor Utility에서는 멜섹에 통신하는 값을 수동으로 확인하고 입력할 수 있다.

MELSEC 통신 테스트 끝
